MC005-YR3007Z/3010Z/3015Z系列正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等
一、主要特點：儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/75)μm,L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。
二、技術參數：
1．投影屏：
投影旋轉范圍：0~360º；
投影屏尺寸：Ø312，使用范圍 > Ø300 （刻有米字線）。
旋轉角度數顯解析度：1’或0.01º
2．工作臺：
|
儀器型號 |
YR3007Z |
YR3010Z |
YR3015Z |
|
金屬臺面尺寸 |
260X152 |
306X152 |
340X152 |
|
玻璃臺面尺寸 |
125X100 |
175X100 |
196X96 |
|
X座標行程 |
75 |
100 |
150 |
|
Y座標行程 |
50 |
50 |
50 |
|
調焦行程 |
90 |
90 |
90 |
|
測量精度(μm) |
3+L/75 |
3+L/50 |
4+L/25 |
|
數顯解析度 |
0.5μm |
0.5μm |
0.5μm |
3．物鏡：
|
放大倍數 |
10X(標) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視 |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
|
物方工作 |
77.7 |
44.3 |
38.4 |
25.3 |
4．處理系統：DC-3000D多功能數顯表 全中文顯示 可做多點采樣坐標旋轉 點、線、圓、距離、角度檢測
5．儀器照明：透射與反射照明光源均為24V，150W鹵素?zé)?SPAN lang=EN-US>
6．儀器電源：110V/220V(AC)，50/60Hz，總功率400W
7．冷卻方式：強制風冷(3軸流風扇)
8．外形尺寸及重量：
|
型號 |
YR3007Z |
YR3010Z |
YR3015Z |
|
尺寸 |
770×550×1000mm |
770×550×1000mm |
770×550×1000mm |
|
重量 |
120kg |
125kg |
130kg |

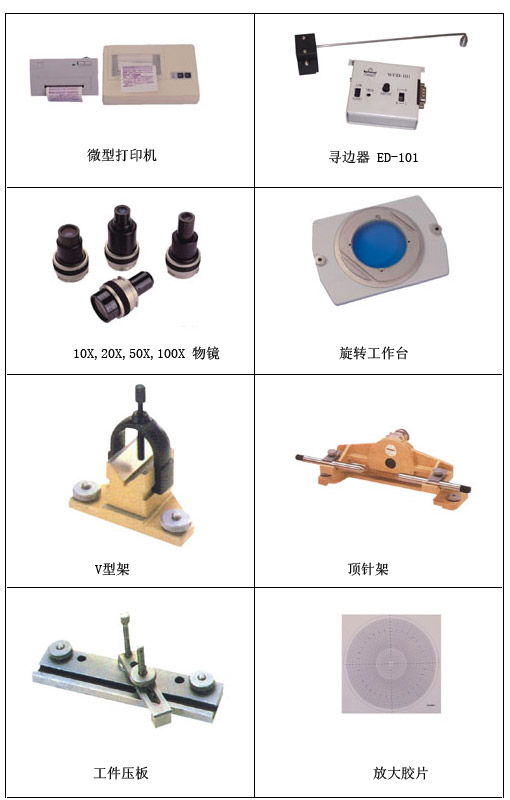

9．選購件：微型打印機/光學尋邊器等
|
